Primaire NM-koppeling

NM112 Flexibele klauwkoppeling

NM112 NM flexibele koppeling met een boringbereik van 14-48 mm, een referentiemaximumsnelheid van 6000 tpm en een referentienormaal koppel van 16,7 kgf·m.

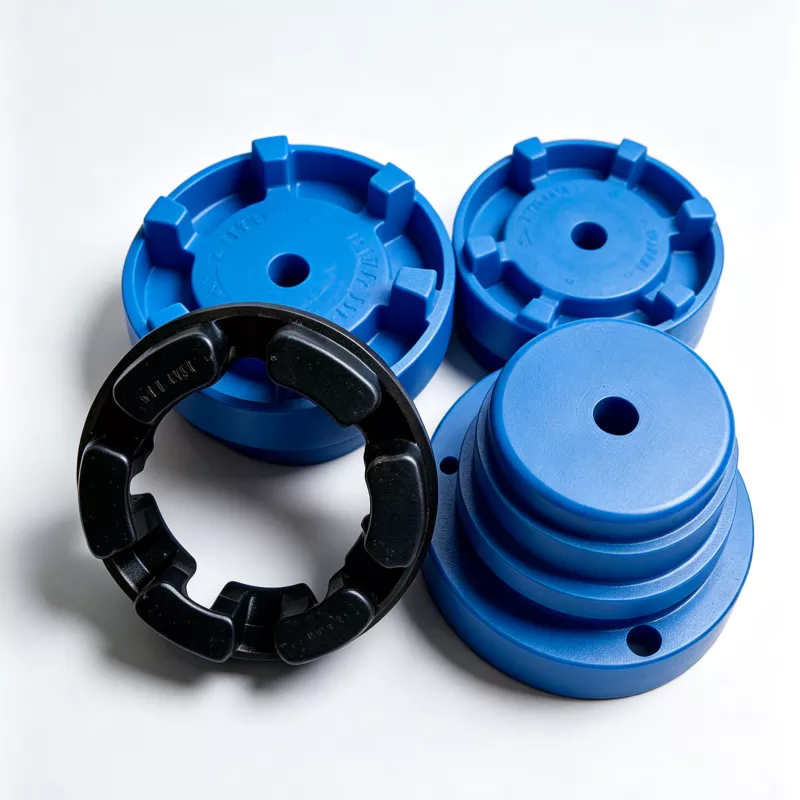

NM flexibel koppelingsproduct
Boringbereik14-48 mm
Referentie maximale snelheid6000 toeren per minuut
Referentie normaal koppel16,7 kgfu00b7m

NM112 Dit is een flexibele koppeling in NM-maat voor industriële asverbindingen. De maatgegevens geven een eerste indicatie van de boringcapaciteit, het toerental en het koppel. De afgewerkte naven worden op de assen zelf gefreesd, waardoor de boringen aan de aandrijfzijde en de aangedreven zijde kunnen verschillen.

NM112 technical specifications

Parameter Waarde Opmerking van de koper
Boringbereik 14-48 mm Controleer beide afgewerkte boringen onafhankelijk van elkaar.
Referentie maximale snelheid 6000 toeren per minuut Vergelijk dit met de werkelijke bedrijfssnelheid.
Referentie normaal koppel 16.7 kgf·m Gebruik dit in combinatie met de werkelijke machinebelasting, niet als enige selectie-ingang.

Specificeer beide asinterfaces

De koppelingsmaat bepaalt niet de uiteindelijke boring. Vermeld de diameter, spiebaan en passing voor as 1 en as 2 afzonderlijk. Als de axiale ruimte beperkt is, voeg dan de beschikbare naafafmetingen of een montagetekening toe.

Bedrijfsinformatie voor selectie

Item Wat te bevestigen
Bestuurder Motor, aandrijving of andere drijfveer; inclusief vermogen en bedrijfssnelheid.
Aangedreven apparatuur Pomp, compressor, versnellingsbak, ventilator, mixer, transportband of andere machine.
Dienstpatroon Continu/cyclisch gebruik, starten, omkeren en schokbelasting waar van toepassing.
Omgeving Ongebruikelijke hitte, verontreiniging, blootstelling aan olie/chemicaliën of omstandigheden in de buitenlucht.
Vervangingswerkzaamheden Bestaande markeringen, foto's en meetbare naafafmetingen.

Typische toepassingen

NM-koppelingen worden veelvuldig gebruikt in pompen, compressoren, motor-naar-tandwielkast-aandrijvingen, ventilatoren, blowers, mixers, transportbanden en algemene industriële machines. De geschiktheid voor een bepaalde toepassing hangt af van de volledige belasting en de asaansluitingen.

Request a NM112 Quote

Vermeld de afmetingen van de as, het toerental, de aangedreven apparatuur en het aantal. Voeg de bestaande koppelingmarkering of -tekening toe voor vervangingswerkzaamheden.

Request NM112
